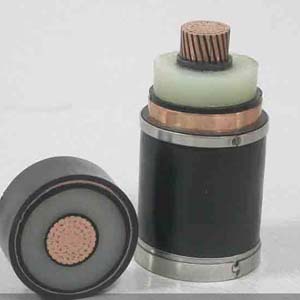

高壓交聯電纜
本產品用于各個領域中交流額定電壓為35kV及以下固定線路中，供輸配電能之用，并可代替紙絕緣電力電纜。普通型系列產品符合GB／T12706規定，并與lEc60502規定相一致。阻燃型產品除符合上述標準之外，還需符合GB／T18380．3規定，并與I Ec60332—3規定相一致。其中阻燃型尤其適用于發電站、核電站、石油化工、城市軌道交通、高層建筑等有特殊阻燃要求的固定敷設場合。
產品適用于工頻額定電壓u。／u’IkV)為3．6／6、6／616／]O)、8．7門O(8-7門5 J、12／20、18／20 (18／30)、21／35、26／35輸配電系統。 ’u。：電纜中導體與屏蔽間的額定工頻電壓，u：電纜中導體之間的額定工頻電壓。
使用特性
1、電纜導體長期允許工作溫度90℃

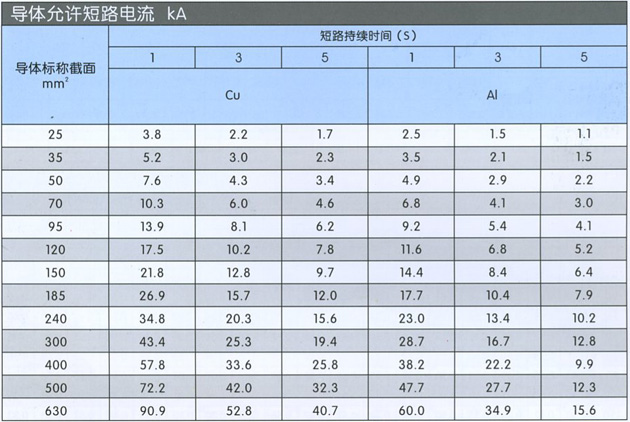

2、電纜導體短路時最高溫度不超過250℃，短路時間最長為5秒。
3、電纜敷設時的電纜本體及環境溫度不低于0℃。
4、電纜允許最小彎曲半徑：?jiǎn)涡倦娎|為電纜外徑的20倍，多芯電纜為電纜外徑的15倍。
5、電纜敷設不受落差限制。

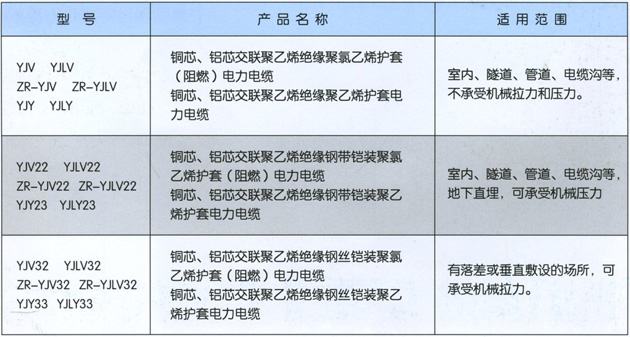

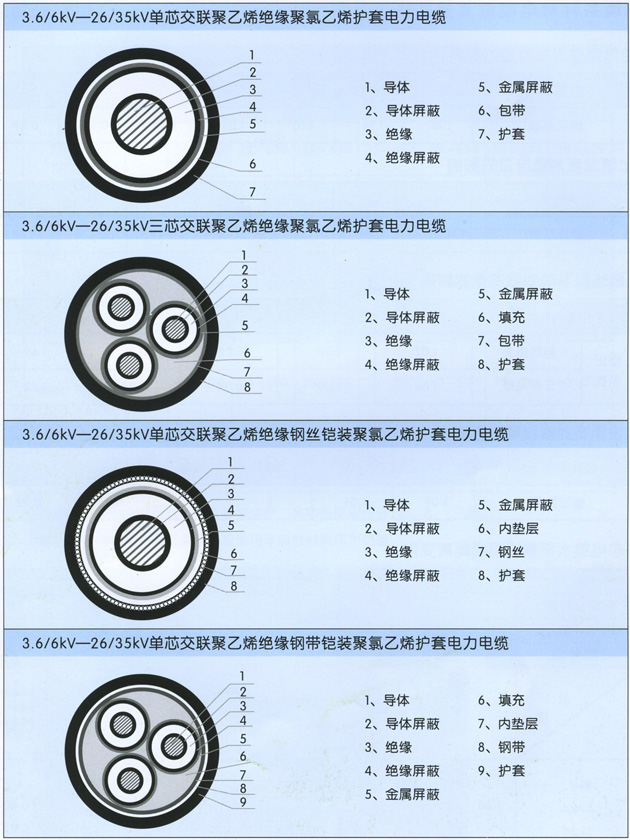

型號、名稱及適用范圍

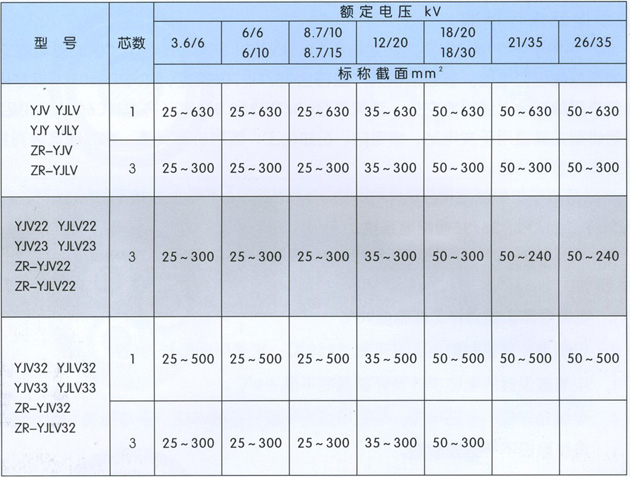

電纜規格
表中未列入的產品也可以按用戶要求生產，起重阻燃電纜分為Ａ、Ｂ、Ｃ三類。
單芯鎧裝電纜用于交流系統時應選用非磁性材料作為鎧裝。
電纜結構尺寸及載流量

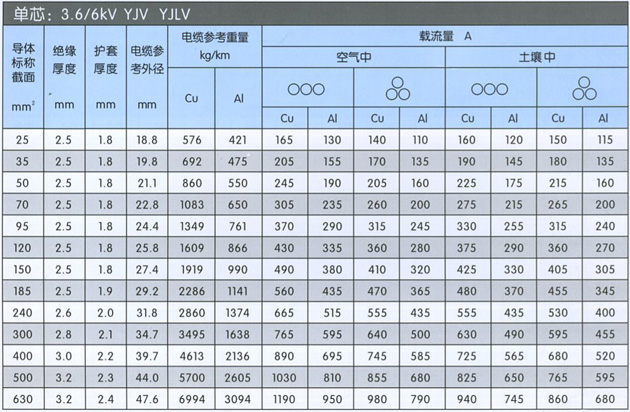

3.6/6KV單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

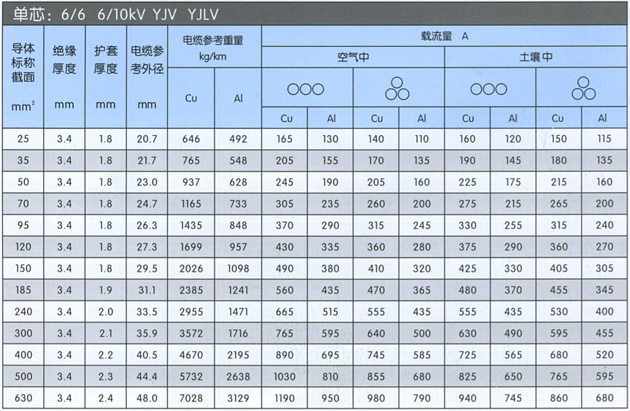

6/6 6/10KV單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

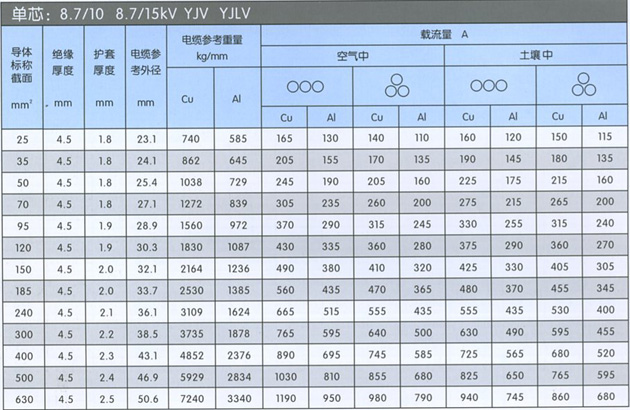

8.7/10 8.7/15KV單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

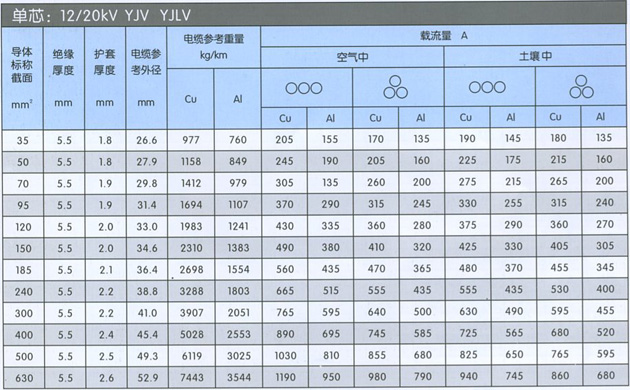

12/20KV單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

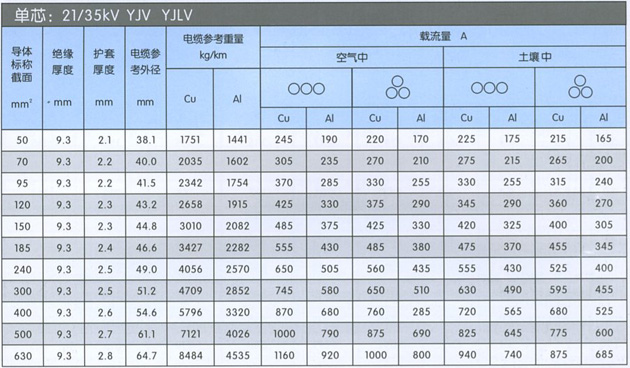

21/35KV單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

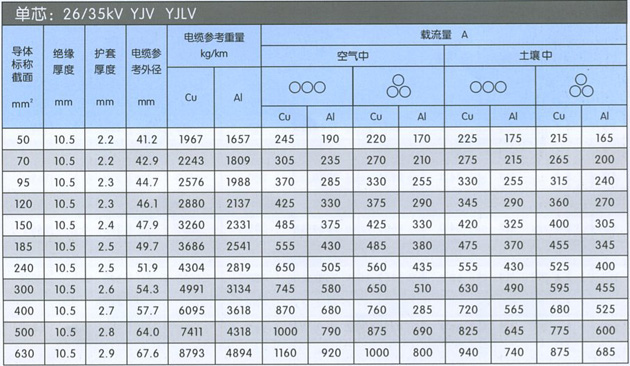

26/35KV單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

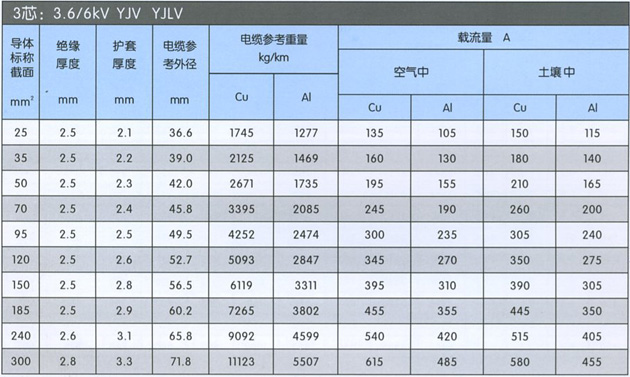

3.6/6KV三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

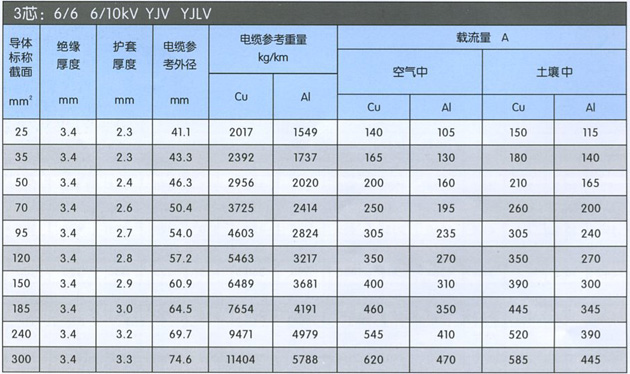

6/6 6/10KV三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

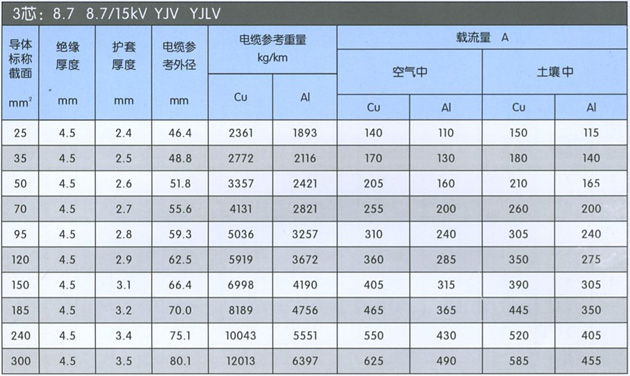

8.7/10 8.7/15KV三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

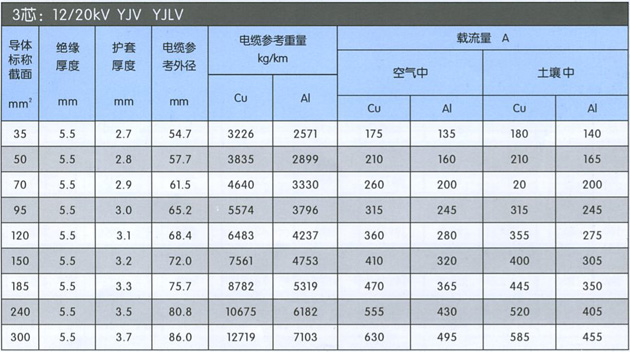

12/20KV三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

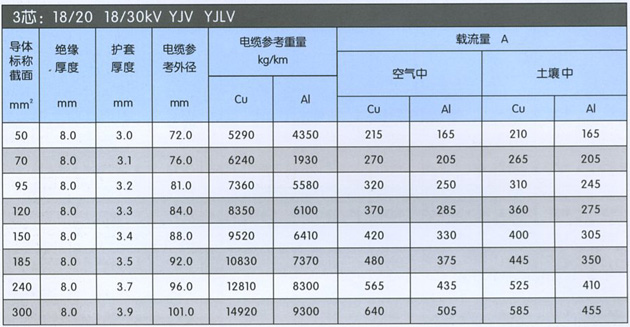

18/20 18/30KV三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

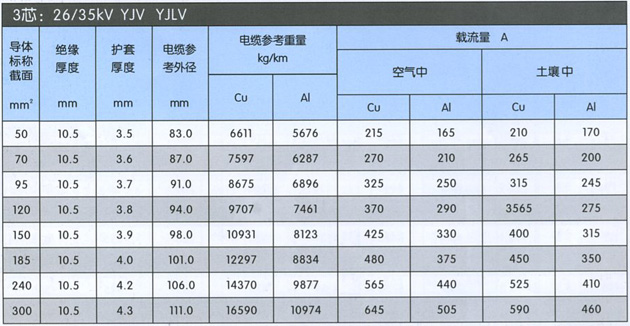

26/35KV三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜

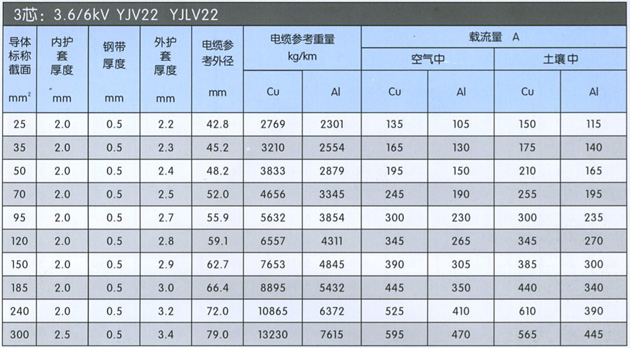

3.6/6KV三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

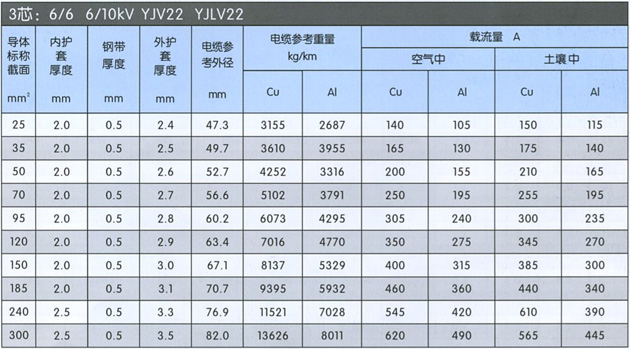

6/6 6/10KV三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

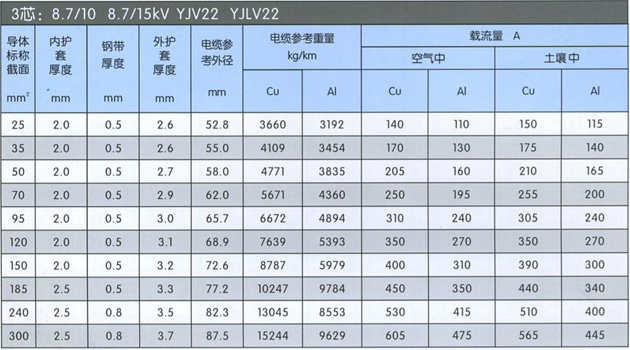

8.7/10 8.7/15KV三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

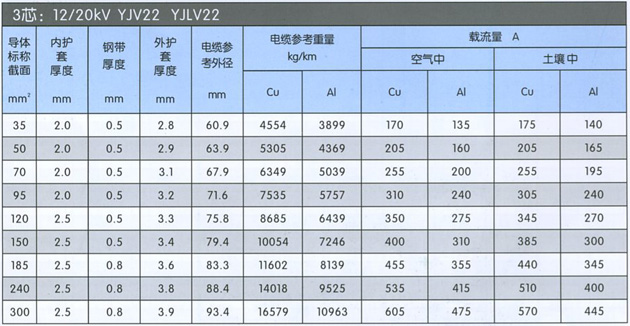

12/20KV三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

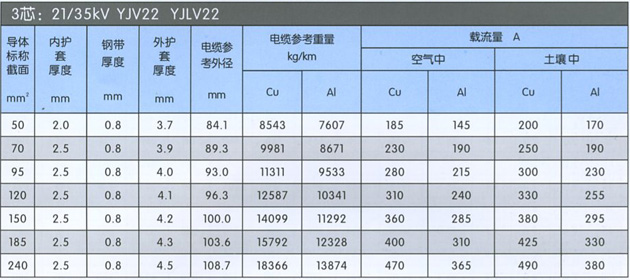

21/35KV三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

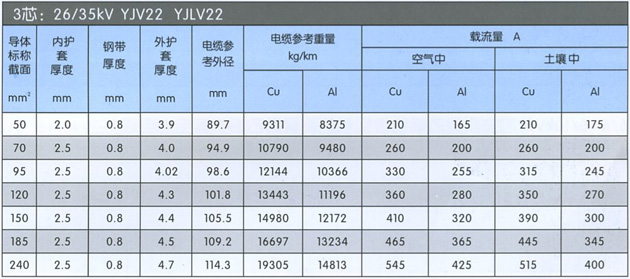

26/35KV三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

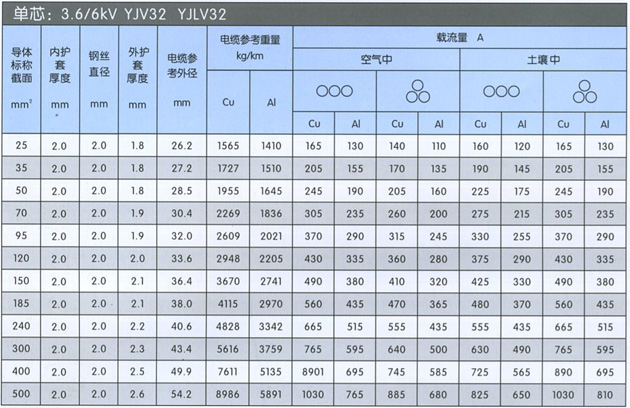

3.6/6KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜

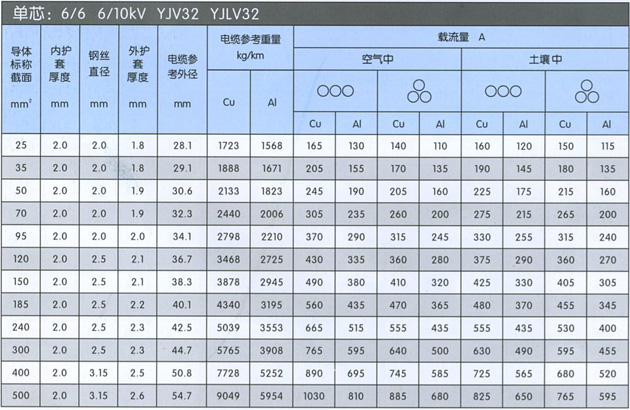

6/6 6/10KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜

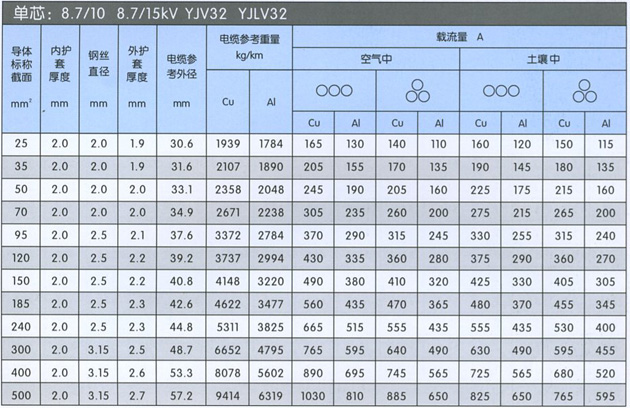

8.7/10 8.7/15KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜

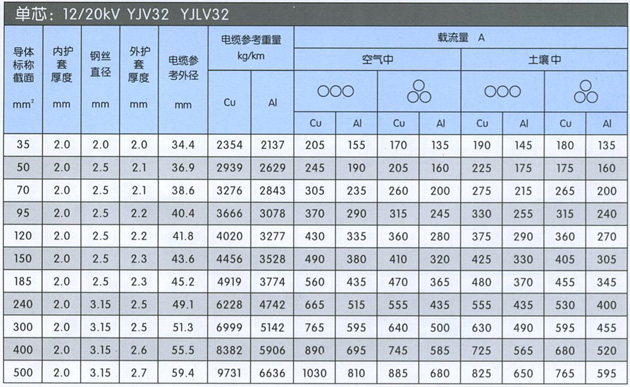

12/20KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜

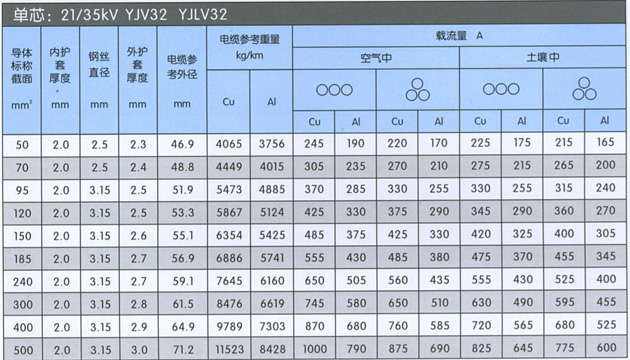

21/35KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜

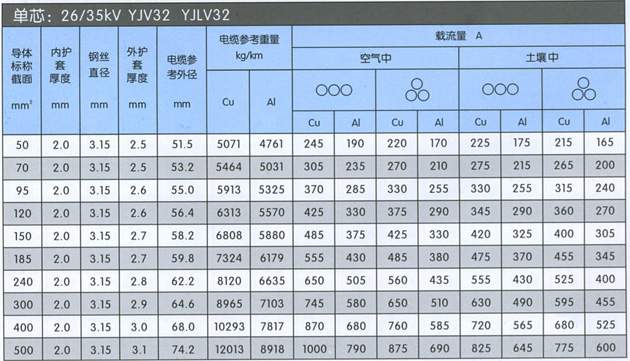

26/35KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜

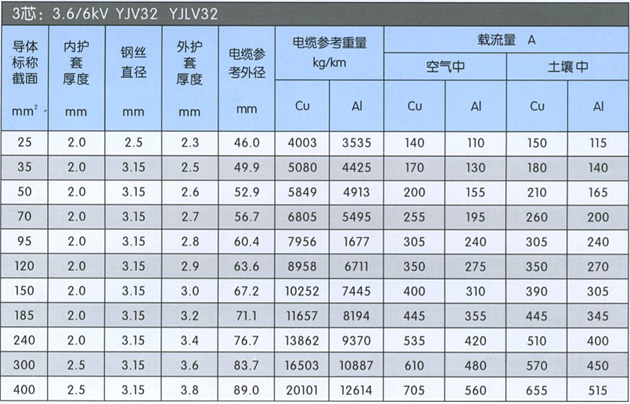

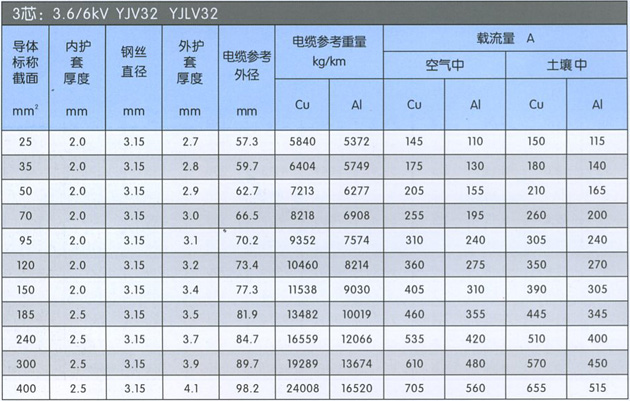

3.6/6KV三芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜

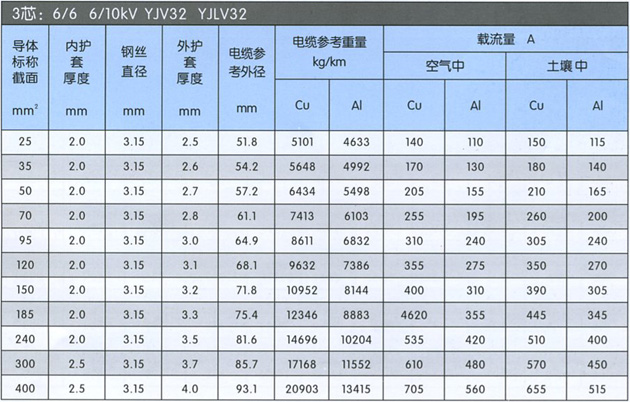

6/6 6/10KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜
8.7/10 8.7/15KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜
12/20KV單芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜

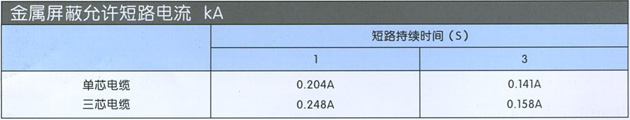

批注：A-金屬屏蔽有效截面
敷設條件：
1、空氣中電纜敷設在陰影處，環境溫度為40攝氏度；土壤中電纜直埋深度為1000mm，土壤熱阻系數為1.2KM/W，環境溫度為25攝氏度。
2、單芯電纜三根水平平行敷設及星形敷設時，中心間距均為一倍電纜外徑；多芯電纜為單根敷設。
環境條件對電纜載流量的修正系數
空氣溫度對載流量的影響
土壤溫度對載流量的影響

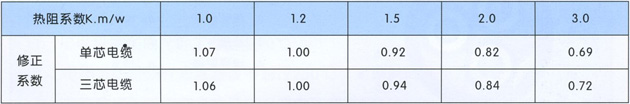

土壤熱阻系數對載流量的影響
敷設深度對載流量的影響

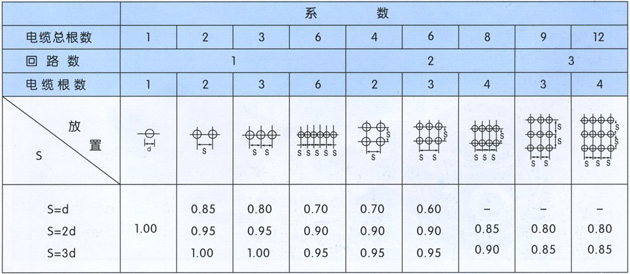

多芯電纜水平敷設組間距離變化
