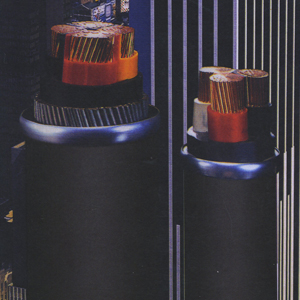

1KV聚氯乙烯絕緣聚氯乙烯護套電力電纜
本產品采用標準：lEc60502、GB／T12706、GB／T18380 3。產品適用于高層建筑、輕軌、電站等交流額定電壓u。／u為0 6門kv及以下的線路中，供輸配電能用，阻燃電纜可應用于各種阻燃場所。
電纜導體最高額定溫度為70℃。短路時(最長持續時間不超過5s)電纜導體的最高溫度不超過160℃。敷設電纜時的環境溫度應不低于0℃。低于0℃敷設時，電纜必須預熱。
電纜敷設時最小彎曲半徑：?jiǎn)涡倦娎|為電纜實際外徑的20倍，多芯電纜為實際外徑的15倍。

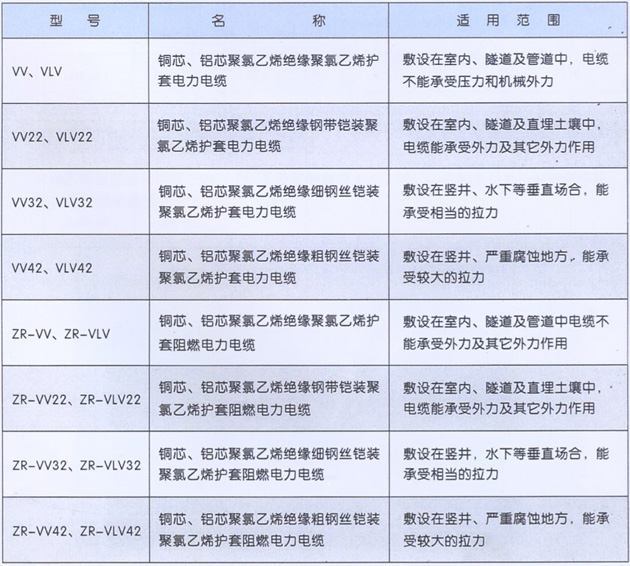

型號、名稱及使用范圍
批注：ZR-代表阻燃型電纜（分A/B/C級）

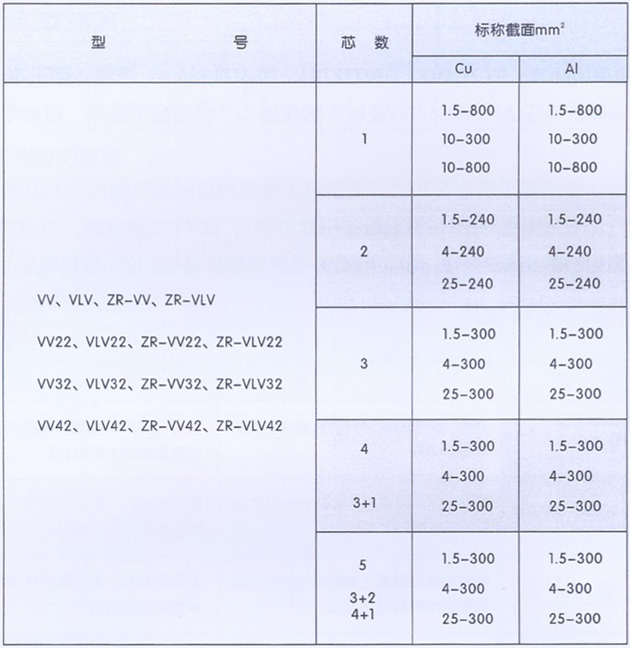

電纜規格
批注：?jiǎn)涡炬z裝電纜用于交流系統時應選用非磁性材料作為鎧裝。

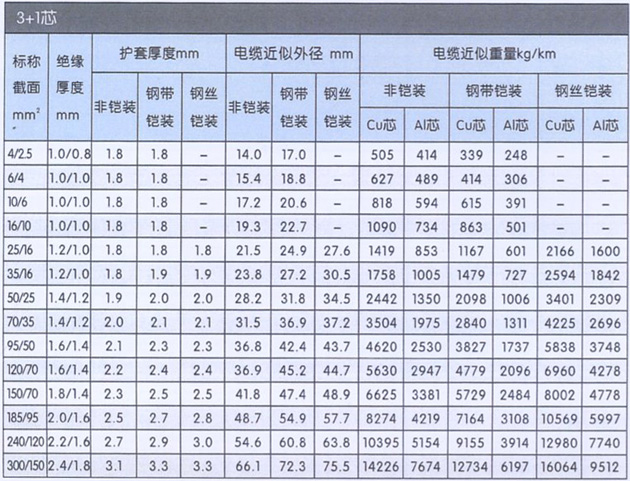

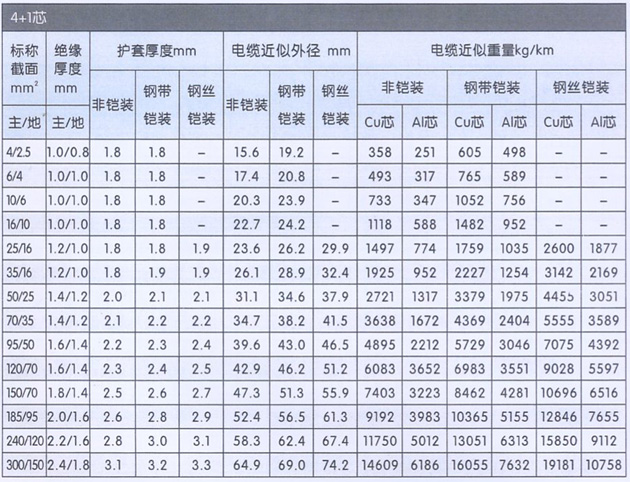

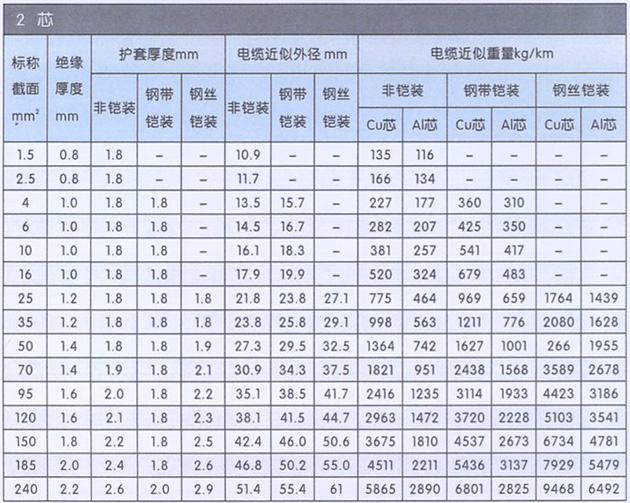

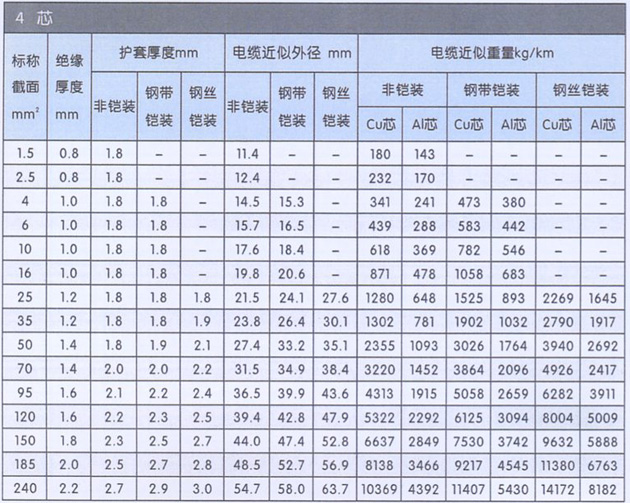

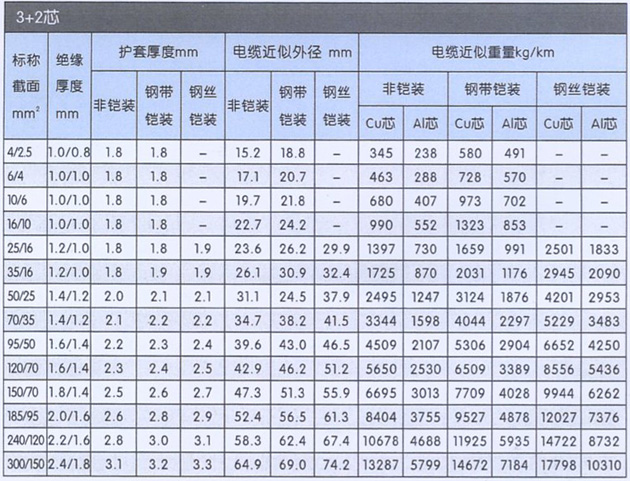

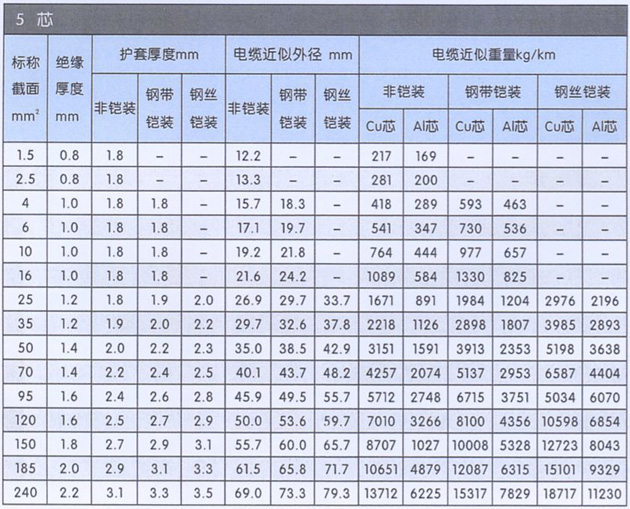

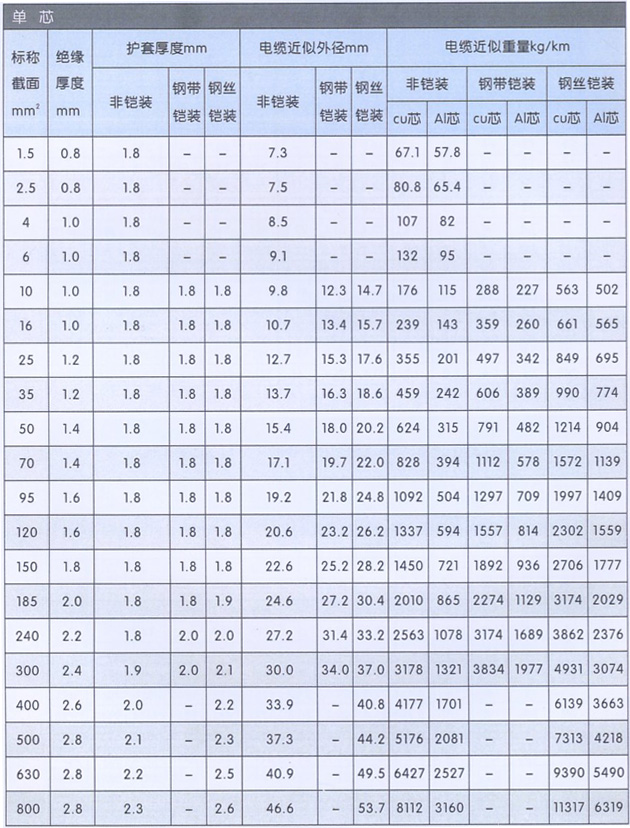

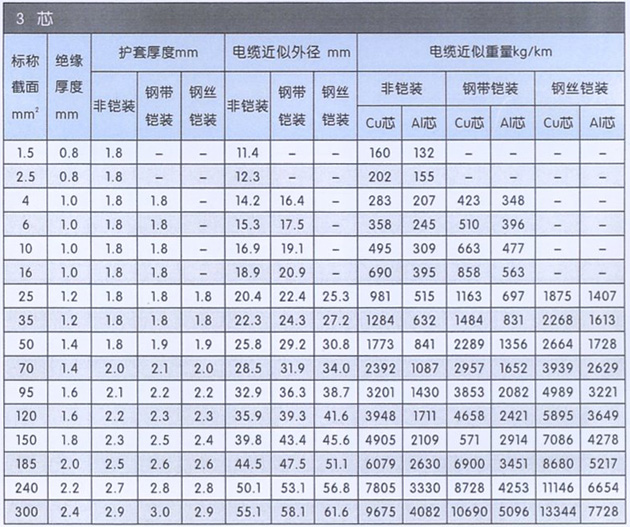

電纜結構尺寸：

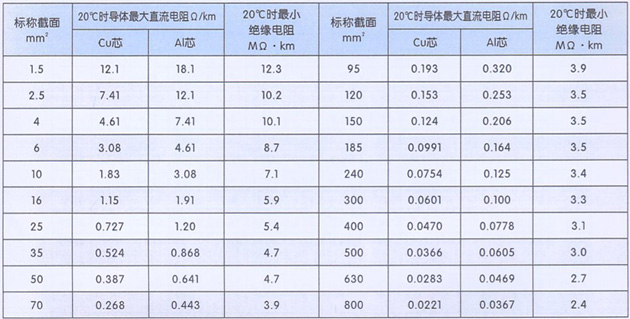

電纜導體直流電阻及絕緣電阻

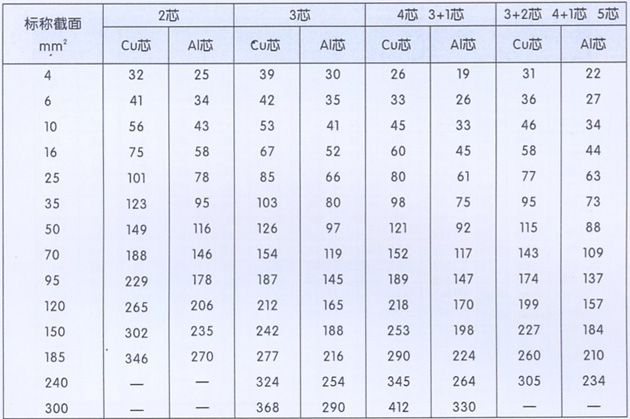

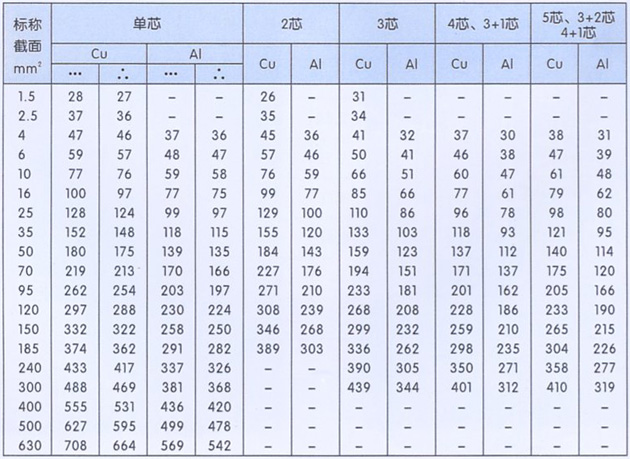

電纜載流量

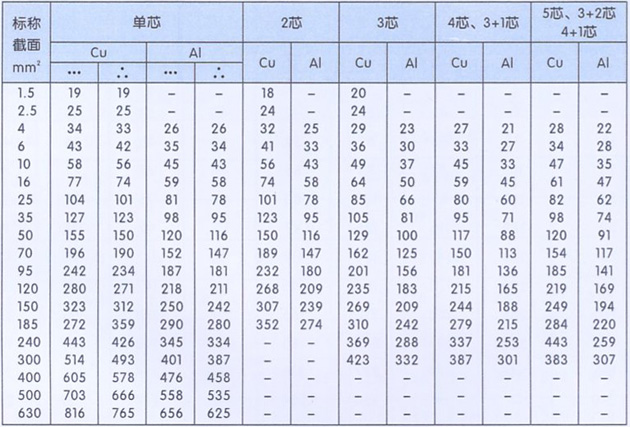

0.6KV/1KV PVC絕緣PVC護套電力電纜在空氣中敷設時的載流量（A）

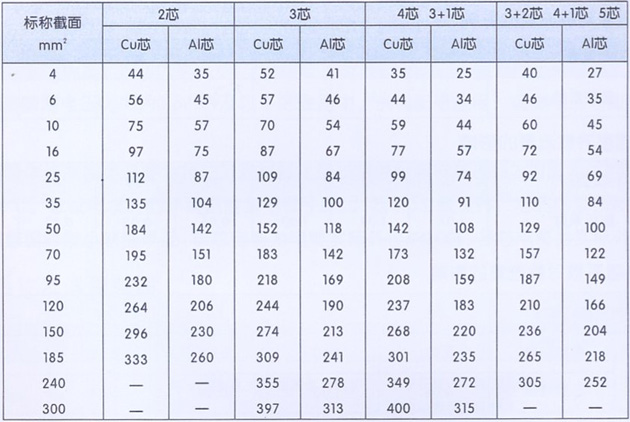

0.6KV/1KV PVC絕緣PVC護套電力電纜在土壤中敷設時的載流量（A）
0.6KV/1KV PVC絕緣PVC護套鎧裝電力電纜在空氣中敷設時的載流量（A）
0.6KV/1KV PVC絕緣PVC護套鎧裝電力電纜在土壤中敷設時的載流量（A）
敷設條件：
1、空氣中電纜敷設在陰影處，環境溫度為40攝氏度；土壤中電纜直埋深度為1000MM，土壤熱阻系數為1.2KM/w，環境溫度為25攝氏度。
2、單芯電纜三根水平平行敷設及星形敷設時，中心間距均為一倍電纜外徑；多芯電纜為單根敷設。
環境條件對電纜在流量的修正系數
空氣溫度對載流量的影響
土壤溫度對載流量的影響

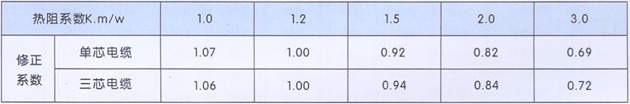

土壤熱阻系數對載流量的影響
敷設深度對載流量的影響

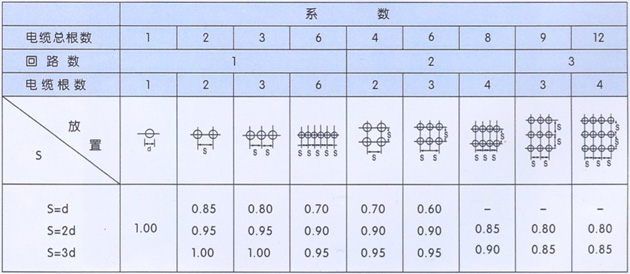

多芯電纜水平敷設組間距離變化
